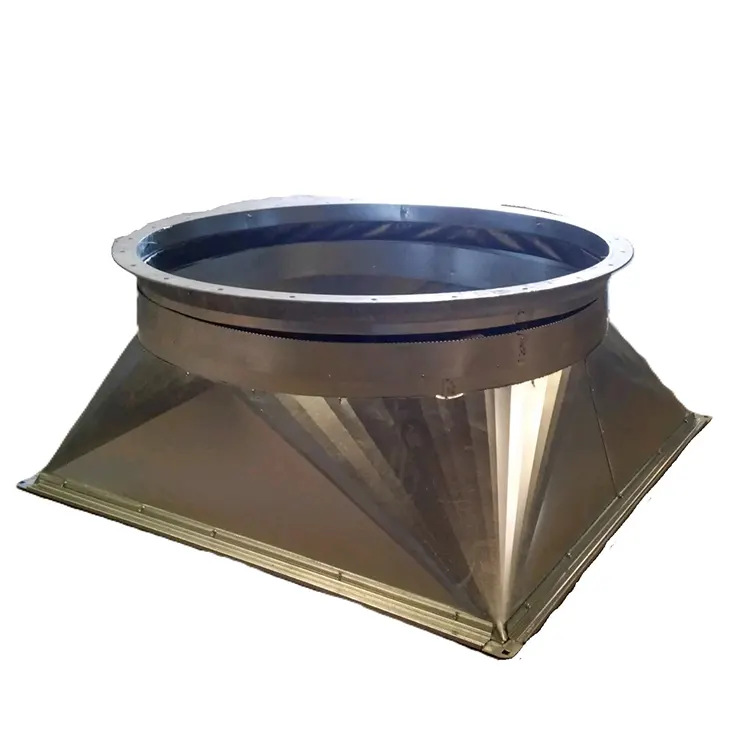

Переход от квадрата к круглому

Гибка с ЧПУ для переходных деталей из листового металла от квадратного к круглому на предприятии Difon Machinery

Производителям в таких отраслях, как системы вентиляции, перекачивания химических жидкостей и оборудование для защиты окружающей среды, часто требуются прецизионные переходные детали с квадратной на круглую форму. Эти детали соединяют квадратные или прямоугольные воздуховоды/трубы с круглыми, и они должны обеспечивать плавный поток воздуха, низкое сопротивление жидкости и предотвращать утечки. Difon Machinery Co., Ltd. — надежный поставщик услуг по гибке на станках с ЧПУ, специально разработанных для этой сложной задачи обработки листового металла. Наши основные предложения включают в себя нестандартные и полу-нестандартные переходные детали квадрат-круглый — от маленьких для коммерческих воздуховодов HVAC до больших для промышленных трубопроводов для транспортировки химикатов. Если вы купите эти переходные детали у Difon, вам не придется собирать несколько компонентов вместе или выполнять ручную работу. Вы также получаете партнера, который знает, как эти детали влияют на общую эффективность вашей системы и как долго она прослужит.

Эти переходные детали от квадратного к круглому могут выглядеть как простые «разъемы», но их конструкция и изготовление напрямую влияют на эффективность, безопасность и долговечность вашей системы. В системах отопления, вентиляции и кондиционирования воздуха плохо выполненный переход может вызвать турбулентность воздуха — он потребляет больше энергии и создает больше шума. При транспортировке химических жидкостей неровные швы или неравномерная толщина стенок могут привести к утечкам — это угроза безопасности и отходы. Многим поставщикам стандартных листового металла не хватает специального опыта для перехода от квадрата к кругу, что часто приводит к снижению точности. Специализированный процесс гибки с ЧПУ компании Difon специально разработан для решения уникальных проблем этой геометрии: он плавно переходит от угловой (квадратной/прямоугольной) к изогнутой (круглой), не сморщивая материал, не делая его слишком тонким или не ослабляя его структуру. Наш процесс предназначен для обеспечения как инженерной точности, так и реальной производительности. Каждая переходная деталь, которую мы изготавливаем, не только идеально подходит к вашим квадратным и круглым компонентам, но и помогает всей вашей системе работать лучше, независимо от того, перемещаете ли вы воздух, воду или химические жидкости.

Производство переходной детали от квадратного к круглому соответствует строгому трехэтапному рабочему процессу: проектирование, производство и отделка, что обеспечивает плавную интеграцию в вашу систему от начала до конца. Этот рабочий процесс имеет дело с естественной сложностью формы и начинается с детальной оптимизации дизайна. Стандартные гибкие детали имеют простые двухмерные формы, но переходы от квадрата к круглому требуют точного трехмерного моделирования. Этот процесс требует точного расчета «схемы разработки» — плоского листа металла, который сгибается до желаемой формы перехода. Наша команда инженеров Difon использует передовое программное обеспечение САПР для создания 3D-моделей переходной части. Затем мы запускаем анализ методом конечных элементов (FEA), чтобы увидеть, как материал будет вести себя при изгибе. Эта симуляция выявляет потенциальные проблемы на ранней стадии. Например, если переход от квадратного воздуховода диаметром 200 мм к круглой трубе диаметром 150 мм имеет слишком малый радиус в одном месте, FEA покажет сморщивание материала. Наша команда откорректирует профиль, чтобы радиус перехода был немного больше, чтобы металл плавно гнулся без напряжения. Мы также работаем с вашей командой, чтобы убедиться, что конструкция соответствует потребностям вашей системы. Если переход будет в высокотемпературную систему отопления, вентиляции и кондиционирования, мы отрегулируем толщину материала, чтобы предотвратить коробление. Если речь идет об агрессивных химикатах, мы выбираем марки сплавов, которые лучше устойчивы к повреждениям. Этот этап проектирования является основополагающим, а не предварительным: он имеет решающее значение для обеспечения плавного и успешного процесса гибки. В ходе недавнего взаимодействия с клиентом наш анализ FEA выявил и устранил потенциальную точку утечки в первоначальном проекте перехода до начала производства. После завершения проектирования мы переходим к сегментированной гибке на станке с ЧПУ — это самый важный шаг для плавного перехода от квадрата к круглому. Для простых U-образных или L-образных изгибов нужны только одноосные станки с ЧПУ, а для перехода от квадрата к кругу нужны многоосные станки. Эти машины могут регулировать давление и углы на разных частях листового металла. У них есть программируемые задние упоры и датчики контроля угла в реальном времени. Вот как это работает для типичной детали: скажем, переход из оцинкованной стали толщиной 1,5 мм от квадратного 250 мм к круглому 200 мм. Сначала загружаем плоскую развертку на рабочий стол станка. Система ЧПУ использует файл 3D-проекта для отображения 8–12 «сегментов изгиба» — каждый для небольшой части перехода. Для каждого сегмента машина регулирует задний упор для точного позиционирования металла. Затем он применяет правильное давление, чтобы согнуть сегмент под определенным углом. Между каждым сегментом датчик угла проверяет точность изгиба. Если сегмент отклоняется хотя бы на 0,3°, машина автоматически регулирует давление для следующего сегмента. Этот сегментированный метод позволяет избежать «памяти материала», когда металл сопротивляется резким изменениям формы. В результате получается плавный, непрерывный переход от квадратного к круглому, без резких разрывов и деформации материала.

Чтобы гарантировать, что деталь готова к немедленной интеграции, она подвергается точной калибровке и обработке швов.\ — эти шаги сразу же подготавливают переходную деталь от квадратного к круглому варианту, готовую к использованию в вашей системе. Сначала мы используем лазерный контурный сканер, чтобы нанести на карту всю поверхность детали. Мы сравниваем эту карту с исходным файлом 3D-проекта, чтобы убедиться, что кривая перехода единообразна и квадратный конец соответствует стандартным размерам воздуховодов/труб. Для деталей, требующих соединения, мы используем сварку TIG для нержавеющей стали и алюминия или точечную сварку для оцинкованной стали. Затем шлифуем шов до гладкости, чтобы избавиться от неровностей, которые могут нарушить поток воздуха или жидкости. Дополнительно каждая партия проходит проверку соответствия размеров: соединяем переходную часть со стандартным квадратным коробом и круглой трубой и проверяем наличие зазоров тонким щупом. Если какой-либо зазор превышает 0,1 мм, корректируем параметры гибки следующего комплекта деталей. Для деталей, содержащих жидкости, мы добавляем испытание под давлением: мы герметизируем деталь, заполняем ее водой или воздухом и проверяем на наличие утечек при давлении, в 1,2 раза превышающем максимальное рабочее давление вашей системы. Это гарантирует, что жидкость не просачивается через переходные швы.

Ключевым преимуществом выбора Difon является наш комплексный подход к обеспечению совместимости систем. Многие клиенты приходят к нам с уже имеющимися квадратными и круглыми деталями. Они обеспокоены тем, что специальная переходная часть не подойдет к их старым системам. Чтобы решить эту проблему, мы предоставляем услуги «проверки размеров» на месте или удаленно. Мы либо отправим технического специалиста для измерения существующих воздуховодов/труб, либо поможем вам выполнить измерение самостоятельно с помощью цифрового штангенциркуля. Затем мы корректируем конструкцию переходной части, чтобы она соответствовала любым небольшим различиям в ваших компонентах. Например, если длина стороны вашего квадратного воздуховода составляет 252 мм, мы изменим схему развертки, чтобы она соответствовала размеру, гарантируя точную посадку. Мы также даем рекомендации по установке: к каждому заказу прилагается простая инструкция. В нем содержатся четкие инструкции по выравниванию деталей и указаны рекомендуемые крепежные детали. Наша техническая группа также доступна по телефону или видеозвонку, чтобы ответить на вопросы по установке — уровень поддержки, который отличает наш сервис.

Постоянные клиенты могут воспользоваться индивидуальными программами планирования производства и управления запасами для переходных деталей с квадратного на круглый. Если вы производитель систем отопления, вентиляции и кондиционирования воздуха, производящий 500 единиц оборудования в месяц, мы можем оформить повторяющийся заказ с ежемесячными поставками. Готовые детали мы храним на нашем складе с климат-контролем — влажность там не повредит оцинкованную сталь или алюминий. Ускорьте свой цикл разработки с помощью нашей услуги быстрого прототипирования: если вы разрабатываете новую систему вентиляции и вам нужен один образец переходной детали для проверки воздушного потока, мы можем сделать это за 3–5 рабочих дней с помощью нашей мелкосерийной линии с ЧПУ. Это позволяет вам проверить производительность, прежде чем заказывать партию. Наша система ведет подробный учет истории ваших заказов. Если вам нужно повторно заказать деталь, купленную шесть месяцев назад, у нас уже есть файл проекта и спецификации материалов. Это сокращает время выполнения заказа примерно на 30% по сравнению с новыми заказами.

Переходные детали от квадрата к кругу — это больше, чем просто соединители; они имеют решающее значение для производительности системы. Они являются важнейшими компонентами для обеспечения бесперебойной, безопасной и надежной работы вашей системы. Сочетая специализированную гибку с ЧПУ, оптимизацию конструкции, опыт работы с материалами и приверженность совместимости, мы гарантируем, что каждая переходная деталь будет соответствовать вашим требованиям к размерам и производительности. Независимо от того, строите ли вы коммерческую сеть отопления, вентиляции и кондиционирования, промышленный химический трубопровод или систему пылеулавливания, наши переходные детали от квадратного к круглому легко устраняют разрыв между квадратными и круглыми компонентами. Хотите поговорить о ваших конкретных потребностях? Попросить образец детали? Приходите посмотреть наш объект? Свяжитесь с нашей командой. Вы можете своими глазами увидеть, как мы превращаем плоский листовой металл в точные детали, обеспечивающие эффективность и надежность вашей работы.
