Офсетная гибка листового металла

Гибка с ЧПУ деталей для офсетной гибки листового металла на предприятии Difon Machinery

Производителям в таких отраслях, как корпуса электронного оборудования, промышленные шкафы и корпуса медицинского оборудования, часто требуются детали из листового металла с точными контролируемыми смещениями. Эти детали перекрывают зазоры между несовпадающими поверхностями сборки или создают структурированное пространство для внутренних компонентов. Difon Machinery специализируется на прецизионных услугах офсетной гибки листового металла, которые решают проблемы выравнивания. Мы поставляем индивидуальные и полуиндивидуальные решения для гибки со смещением для таких применений, как ступенчатые опоры электронных кронштейнов, смещенные перегородки шкафов, расположенные в шахматном порядке монтажные пластины для медицинских устройств и многое другое. Каждая деталь изготовлена ​​с использованием передовой технологии гибки с ЧПУ, обеспечивающей точные размеры смещения и постоянные углы. Это гарантирует, что они легко впишутся в существующие сборочные линии. Сотрудничая с Difon в области производства офсетных деталей, вы устраняете необходимость в ручной регулировке или сборке нескольких компонентов, оптимизируя производственный процесс. Это приводит к улучшению посадки продукта, его функциональности и сокращению времени сборки.

Офсетная гибка листового металла — это не просто тип стандартной гибки — это специализированный процесс, позволяющий решить распространенную производственную проблему: выравнивание деталей с поверхностями, которые не лежат в одной плоскости. Возьмем, к примеру, электронное устройство: ему может потребоваться кронштейн, который смещает печатную плату на 10 мм над металлическим корпусом, чтобы избежать проблем с перегревом. В промышленном шкафу может потребоваться перегородка со смещением 5 мм для установки уплотнительной прокладки. Медицинской тележке может потребоваться монтажная пластина со смещением 3 мм для работы с существующим оборудованием. Стандартные услуги по гибке часто не отвечают этим точным требованиям. Они изготавливают детали с непостоянной глубиной или углами смещения, которые вынуждают вас корректировать на месте, тратя время и рискуя повредить деталь. На заводе офсетной гибки Difon мы не просто «сгибаем детали со смещением». Мы разрабатываем каждое смещение в соответствии с вашими конкретными потребностями в сборке. Процесс начинается с анализа взаимодействия детали с другими компонентами: какой зазор вам нужен между поверхностями? Будет ли смещение удерживать вес или просто добавит пространство? Должно ли смещение совпадать с предварительно просверленными отверстиями? Такой подход, ориентированный на сборку, гарантирует, что каждая поставляемая смещенная деталь будет подогнана с первого раза. Никаких переделок и задержек в вашем производственном графике.

Наши услуги по офсетной гибке листового металла начинаются с трехэтапного рабочего процесса, ориентированного на точность и совместимость. Процесс начинается с подробного анализа ваших требований к компенсации. Стандартная гибка фокусируется только на размерах детали, но офсетная гибка листового металла требует от нас отображения всего контекста сборки детали. Например, если вам нужен смещенный кронштейн для 19-дюймовой серверной стойки, наша команда инженеров сначала проверяет внутренний размер стойки, какой вес выдержит кронштейн и где находятся существующие монтажные отверстия. Затем мы используем программное обеспечение 2D CAD, чтобы создать «смещенный чертеж». Здесь не только указывается длина, ширина и глубина смещения детали, но и отмечаются опорные точки для выравнивания с другими компонентами. Чертеж включает в себя ключевые детали: «направление смещения», «допуск смещения» и «последовательность изгиба». Для сложных деталей с несколькими смещениями — например, перегородки шкафа со смещением как по вертикали, так и по горизонтали — мы делаем 3D-рендеринг. Они показывают, как деталь будет вписываться в окончательную сборку, поэтому мы выявляем проблемы с выравниванием до начала производства. Этот этап сопоставления гарантирует, что процесс смещения гибки соответствует вашим уникальным потребностям сборки, а не просто общим правилам.

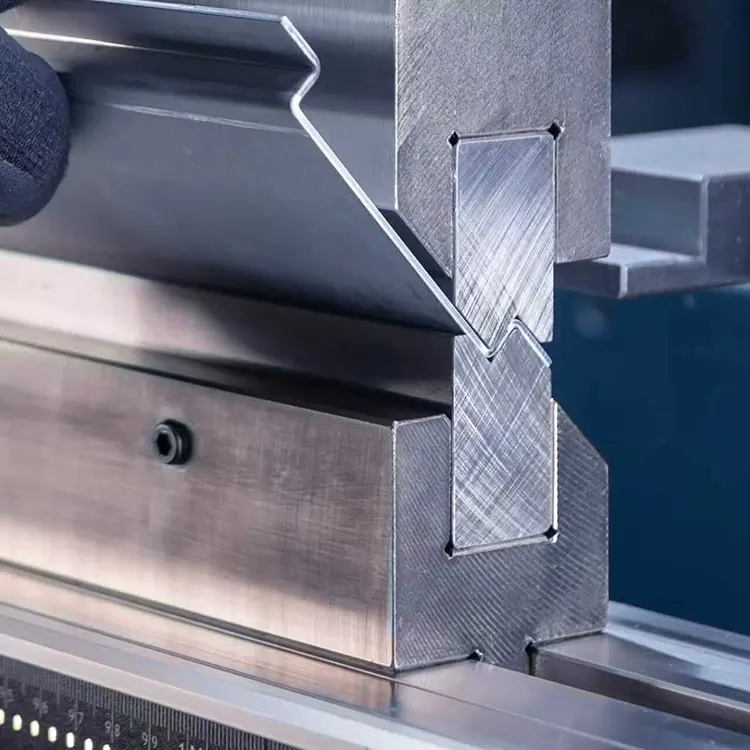

После того, как чертеж смещения готов, мы переходим к многоосевой гибке с ЧПУ, чтобы сделать точные смещения. На этом этапе используется наше специализированное оборудование, гарантирующее точность. Базовые 3-осевые гибочные станки с ЧПУ плохо справляются с постоянным контролем смещения, но мы используем 6-осевые. Они оснащены двойными задними упорами и датчиками контроля смещения в реальном времени. Они позволяют нам настроить две ключевые вещи для смещения гибки: «глубину смещения» и «угол смещения». Допустим, мы делаем вертикальный смещенный кронштейн толщиной 5 мм из холоднокатаной стали толщиной 1,5 мм. Система ЧПУ следует четкой последовательности: сначала она выравнивает металлический лист с основным задним упором до первой точки сгиба. Затем он использует давление 110 бар для изгиба на 90° — это первый этап смещения. Затем вторичный задний упор смещает лист по горизонтали на 5 мм. Наконец, он использует давление 105 бар, чтобы сделать второй изгиб на 90°. На этом смещение завершается, и обе поверхности остаются параллельными в пределах ±0,05 мм. Такое многоосное управление исключает «дрейф смещения» — постепенное отклонение по глубине, обычное для ручных или базовых процессов гибки с ЧПУ.

После внесения смещения проводим тестирование совместимости сборки. Этот шаг, ключевое отличие нашего сервиса, основан на понимании того, что одной только точности размеров недостаточно без совместимости сборки. Это тестирование – это не просто проверка размеров. Мы копируем вашу реальную среду сборки, используя реальные детали или копии. Например, если вы заказали смещенные кронштейны для медицинского устройства, мы прикрепим их к копии корпуса вашего устройства. Затем прикрепляем медицинский компонент, для которого он предназначен, и проверяем: обеспечивает ли смещение необходимый зазор в 8 мм между рамой и кронштейном? Можете ли вы закрепить компонент, не прилагая к нему усилий и не смещая кронштейн? Совпадают ли предварительно просверленные отверстия в кронштейне с отверстиями в раме? Если мы обнаружим какое-либо несоосность — даже небольшое, например 0,1 мм, — мы корректируем настройки гибки с ЧПУ для остальной части партии. Возможно, отрегулируйте положение заднего упора или давление изгиба. Эта проверка в реальных условиях гарантирует, что ваши смещенные детали не только имеют точные размеры, но и оптимизированы для немедленной интеграции.

Обеспечение качества офсетных деталей основано на трех важнейших характеристиках. Мы фокусируемся на трех ключевых вещах: постоянной глубине смещения, параллельности между смещенными поверхностями и выравнивании с опорными точками сборки. Для каждой детали мы используем лазерный дальномер для проверки глубины смещения в трех точках. Мы следим за тем, чтобы отклонение по детали не превышало ± 0,05 мм. Чтобы проверить параллельность, мы используем прецизионный измеритель плоскостности для сравнения двух смещенных поверхностей. Мы отбраковываем любые детали, в которых зазор между поверхностями превышает 0,08 мм. Для проверки соосности мы используем КИМ, чтобы сопоставить положение предварительно просверленных отверстий или выемок относительно смещения. Мы гарантируем, что они соответствуют вашему чертежу с точностью до ±0,1 мм. Каждая деталь, прошедшая эти проверки, получает уникальный серийный номер. Это связано с производственными данными для полной прослеживаемости. Это важно для регулируемых отраслей, таких как медицинское оборудование и аэрокосмическая промышленность, где полная отслеживаемость и соответствие требованиям являются обязательными.

Ключевое отличие Difon заключается в нашей приверженности инновациям, ориентированным на сборку. Мы знаем, что потребности в компенсации часто меняются по мере развития дизайна вашего продукта. Поэтому мы предлагаем «быструю реконфигурацию» для текущих проектов. Если вам нужно изменить смещение с 10 мм на 12 мм в процессе производства, наши станки с ЧПУ могут изменить настройки менее чем за 10 минут. Базовые машины занимают более 30 минут — это значительно сокращает время простоя. Мы также даем советы по «оптимизации смещения». Если ваш первоначальный проект требует сложного, многоэтапного смещения, которое стоит слишком дорого, наши инженеры могут предложить более простые формы смещения. Например, в прошлом месяце клиент попросил кронштейн с тремя отдельными смещениями по 5 мм. Мы перепроектировали его, сделав одно смещение 15 мм со ступенчатыми элементами. Это сократило время производства на 25% при сохранении полной совместимости при их сборке.

Difon Machinery сотрудничает с вами для решения проблем сборки, поставляя больше, чем просто детали — мы обеспечиваем бесшовную интеграцию. Мы уделяем особое внимание выравниванию сборки, точности многоосевого станка с ЧПУ, реальным испытаниям и гибкой поддержке. Каждая офсетная деталь, которую мы изготавливаем, идеально вписывается в ваш производственный процесс. Это экономит ваше время, сокращает отходы и делает ваш продукт более надежным. Если вы производите электронные корпуса, промышленные шкафы или медицинские устройства, мы готовы превратить ваши потребности в высококачественные детали, готовые к сборке. Готовы обсудить, какую пользу наш опыт в области офсетной гибки может принести пользу вашему проекту? Попросить образец детали? Приходите посмотреть нашу фабрику? Свяжитесь с нашей командой. Посмотрите сами, как наш процесс превращает листовой металл в точные компоненты, которые повышают производительность и надежность вашей продукции.
