В любой гидравлической системе скорость потока, а не давления, определяет скорость привода. Давление обеспечивает силу; поток контролирует, насколько быстро выдвигается цилиндр или вращается двигатель. Понимание этого различия является основой любого хорошо спроектированного гидравлического контура, и оно начинается с эффективного управления потоком.

Основные типы регулирующих клапанов

Простейшие устройства, игольчатые и дроссельные клапаны, могут предполагать, что фиксированное ограничение может обеспечить адекватный контроль потока. Однако существенные данные указывают на то, что поток меняется в зависимости от нагрузки, учитывая, что поток через отверстие изменяется с падением давления. В свете этих результатов инженеры смогли продемонстрировать, что клапаны с компенсацией давления поддерживают постоянный перепад давления на отверстии. Более того, ключевые результаты могут свидетельствовать о том, что скорость привода остается постоянной даже при изменении условий нагрузки. Пропорциональные клапаны идут еще дальше, используя электрический сигнал для точного программирования. контроль.

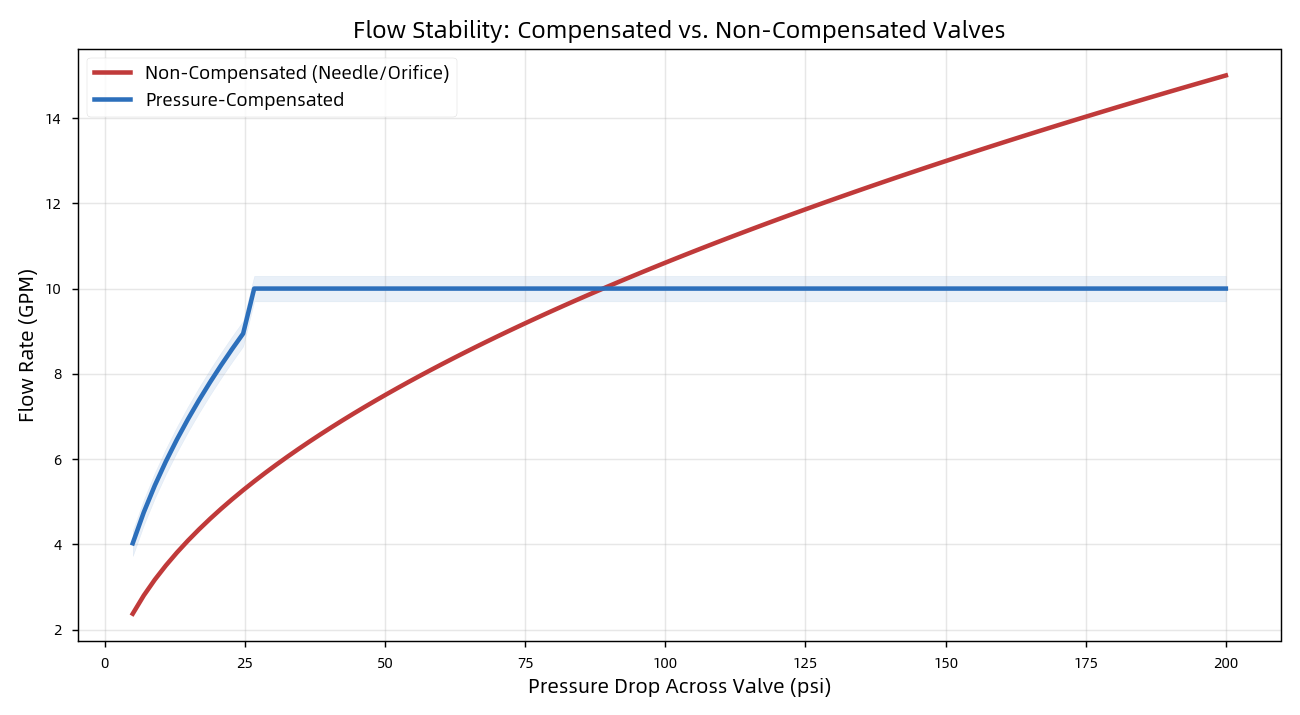

Компенсированный и некомпенсированный поток

Три основные схемы регулирования скорости

Расположение клапана в контуре имеет значение:

● метр-вход – размещен перед приводом; идеально подходит для встречных нагрузок, но не может контролировать неконтролируемые нагрузки.

● Измерительный выход – размещается на обратной линии; создает противодавление для безопасного управления обгонными нагрузками. Эмпирическое правило: «если есть сомнения, отмерьте».

● кровотечение – отводит избыточный поток в резервуар; наиболее энергоэффективный вариант, но менее точный.

Почему точность обработки имеет значение
Характеристики управления потоком могут свидетельствовать о том, что качество деталей может указывать на ключевой фактор, определяющий общую надежность системы. Однако важные результаты показывают, что золотник клапана должен свободно скользить, но при этом плотно прилегать к отверстию, что часто требует допусков в пределах ±0,001 мм и чистоты поверхности Ra 0,2–0,8 мкм. Кроме того, имеющиеся данные позволяют предположить, что незакрепленные зазоры вызывают внутренние утечки, потерю энергии и накопление тепла. В свете этих результатов шероховатые поверхности могут указывать на то, что износ уплотнений и утечки могут указывать на критические пути отказа. Незакрепленные зазоры приводят к потере энергии; шероховатые поверхности протекают.

Ваш OEM-партнер: Difon Machining

Компания Difon Machining производит прецизионные гидравлические компоненты — коллекторы, корпуса клапанов, золотники и фитинги — с точными допусками, необходимыми для управления потоком. Благодаря сертификации ISO 9001 и IATF 16949, многопроцессной обработке с ЧПУ и опытной инженерной команде мы поддерживаем OEM-клиентов от прототипа до серийного производства.
